产品介绍：
额定载重：0.5T-100T
起升高度：2.5米/3米
吊钩材质：合金钢吊钩
链条材质：G80锰钢链条
外壳材质：合金钢罩壳
机械行业标准：JB/T 7334—2016
产品特点：

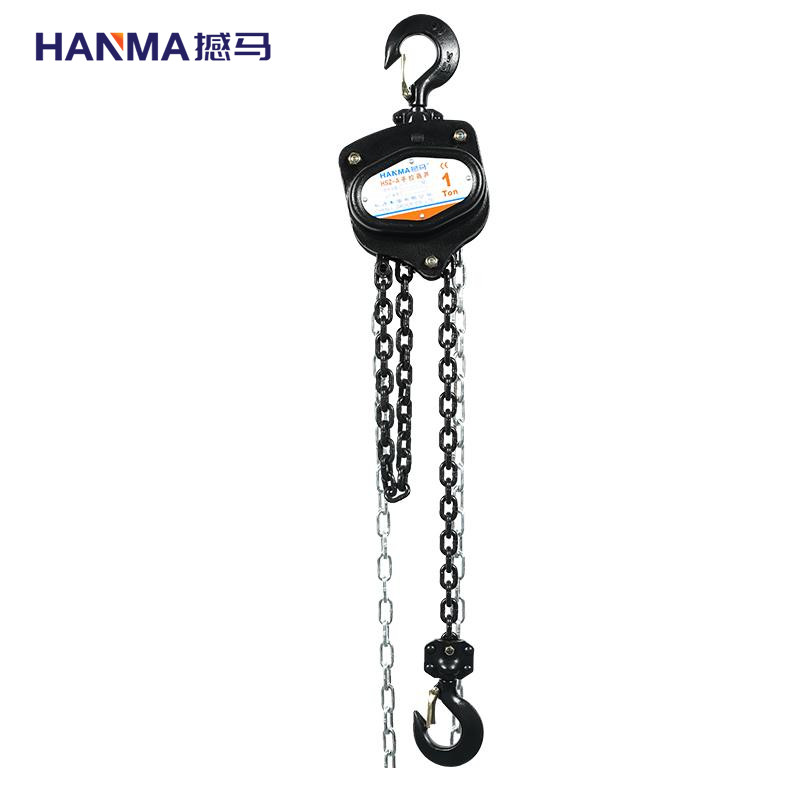

环链A型手拉葫芦轻巧省力，起吊平稳，顺滑不卡链。环链A型手拉葫芦的罩壳和齿轮罩是整体的，所以相比V型手拉葫芦机头的碰撞强度高很多。
1.左右墙板配置整体轴承，起重链轮为整体轴承形式配合，运转灵活，手拉力更轻；
2.内部齿轮传动件均采用20CrMnTi合金钢和严格的渗碳热处理工艺，相对比传统工艺增加了齿轮的抗耐磨性；
3.配置2个整体式导轮，导链顺滑流畅，稳定性好，强度高；

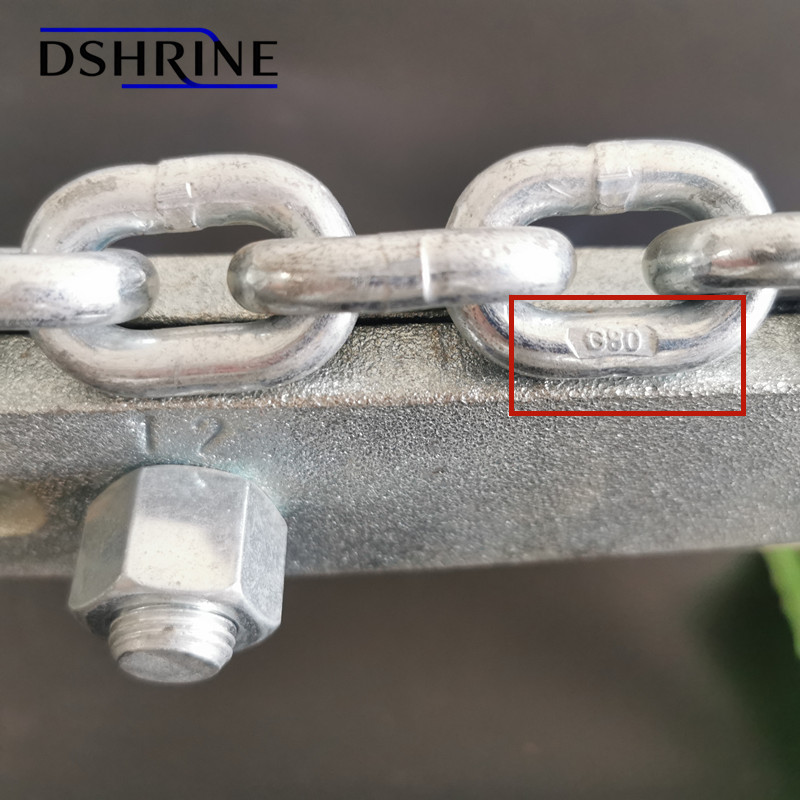

4.采用高强度G80辰力专 利链条。
产品用途：
HSZ型手拉葫芦是一种使用简易、携带方便的手动起重机械，适用于工厂、矿山、建筑工地、农业生产以及码头、船坞、仓库用于安装机器、起吊货物和装卸车辆，尤其对露天及无电源作业更有其重要作用。
注意事项：
1.禁止用两台及以上葫芦同时吊一重物；
2.起吊重物时要用起吊锚杆，不能使用顶帮锚杆或锚索起吊重物；
3.严禁重物吊在吊钩的顶部和用起重链条捆扎重物；
4.严禁斜拉超载使用，严禁用人力以外的其他动力操作。
维修保养：
1.通过空载实验、观察等方法，检查手拉葫芦组件有无出现异常情况，如有请及时进行维修或更换；
2.实验手拉葫芦清洗剂将葫芦表面油污全部清洗干净，尤其是链环、罩壳等组件的死角处；
3.将手拉葫芦装在木箱内，置于阴凉、干燥处进行封存。
技术参数：
| 额定载荷Capacity(t) | 0.5 | 1 | 1.5 | 2 | 3 | 3单链 | 5 | 7.5 | 10 | 12 | 15 | 20 | 30 | 50 | 75 | 100 | |
| 标准提升高度STANDARD LIFT(m) | 2.5 | 2.5 | 2.5 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
| 试验载荷Running test load(KN) | 6.3 | 12.5 | 18.8 | 25 | 37.5 | 37.5 | 62.5 | 94 | 125 | 150 | 187.5 | 250 | 375 | 625 | 937 | 1250 | |
| 额定手拉力Effort required to lift rated load (ND) | 231 | 309 | 320 | 320 | 360 | 414 | 414 | 420 | 420 | 420 | 430 | 420*2 | 450*2 | 450*2 | 450*2 | 450*2 | |
| 起重链行数Strands of load chain | 1 | 1 | 1 | 1 | 2 | 1 | 2 | 3 | 4 | 4 | 6 | 8 | 12 | 22 | 30 | 38 | |
| 起重链直径Strands of load chain(mm) | 6 | 6 | 7.1 | 8 | 7.1/8 | 10 | 9/10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | |
| 主要尺寸Dimensions(mm) | A | 115 | 143 | 148 | 152 | 148 | 181 | 181 | 181 | 181 | 181 | 181 | 192 | 330 | 410 | 570 | 675 |
| B | 136 | 156 | 182 | 198 | 182 | 266 | 266 | 365 | 365 | 365 | 485 | 630 | 670 | 900 | 900 | 900 | |
| C | 270 | 317 | 399 | 414 | 465 | 636 | 636 | 798 | 798 | 798 | 920 | 890 | 1000 | 1950 | 2100 | 2300 | |
| D | 25 | 27 | 34 | 36 | 38 | 48 | 48 | 57 | 57 | 57 | 84 | 84 | 84 | 130 | 160 | 180 | |
| 净重 Net Weight(Kg) | 7 | 10.5 | 17 | 18 | 21/22 | 32 | 38/40 | 52 | 70 | 80 | 125 | 162 | 228 | 1085 | 1600 | 1800 | |
|
起升高度每增1m增加重量(Kg) Extra weight per metre of extra lift |
1.5 | 1.8 | 2.1/2.3 | 2.3 | 3.1/3.8 | 3.2 | 4.6/5.4 | 7.3 | 9.8 | 9.8 | 14.2 | 19.6 | 28.3 | 50 | 68 | 87 | |
| 包装尺寸 Package size | 20*16*19 | 23*18*20 | 27*22*22 | 27*22*22 | 31*23*21 | 40*25*24 | 42*28*24 | 50*45*28 | 54*49*28 | 54*49*28 | 78*57*32 | 78*72*34 | 88*78*42 | 160*130*75 | 160*130*90 | 180*150*90 | |

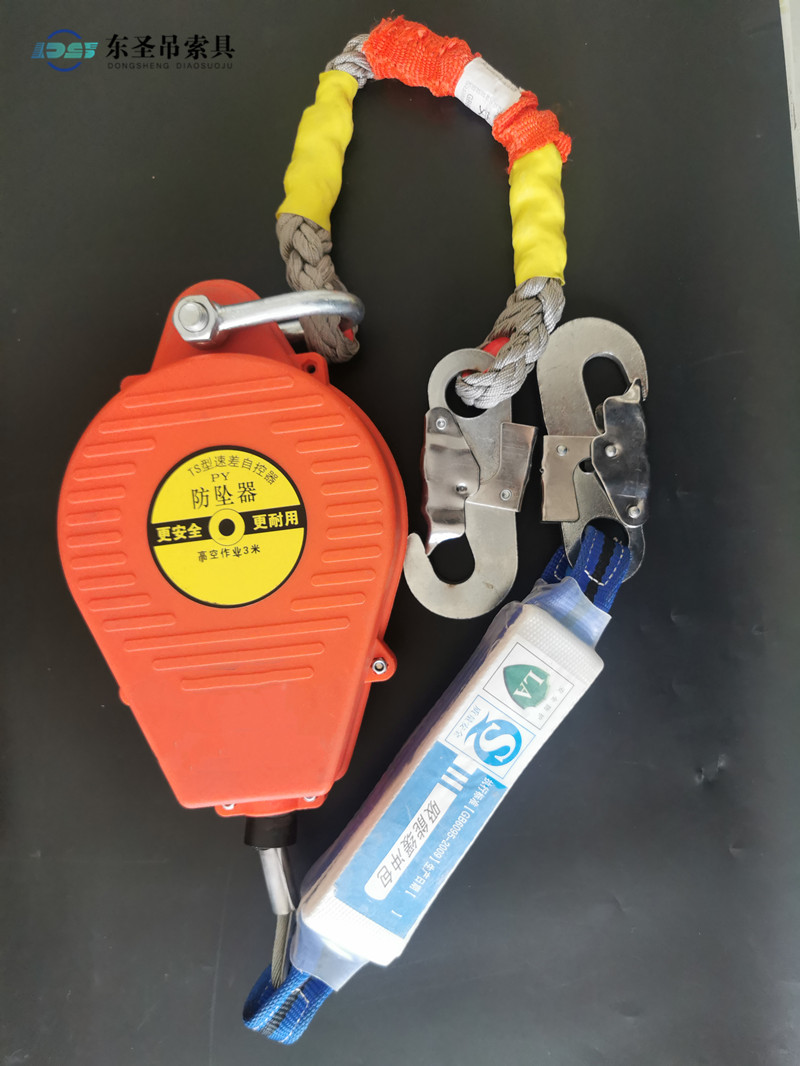

速差人体防坠器（也称速差自控器）是一款专为高空作业人员设计的安全防护设备。其核心工作原理是利用人体坠落时的速度差进行快速自控锁止。
正常作业时，钢丝绳会随人体移动自由伸缩，不影响活动。一旦发生坠落，绳索抽出速度会瞬间加快，器内锁止系统会立即自动锁止，将坠落距离控制在极短范围内，从而有效保护人员安全。

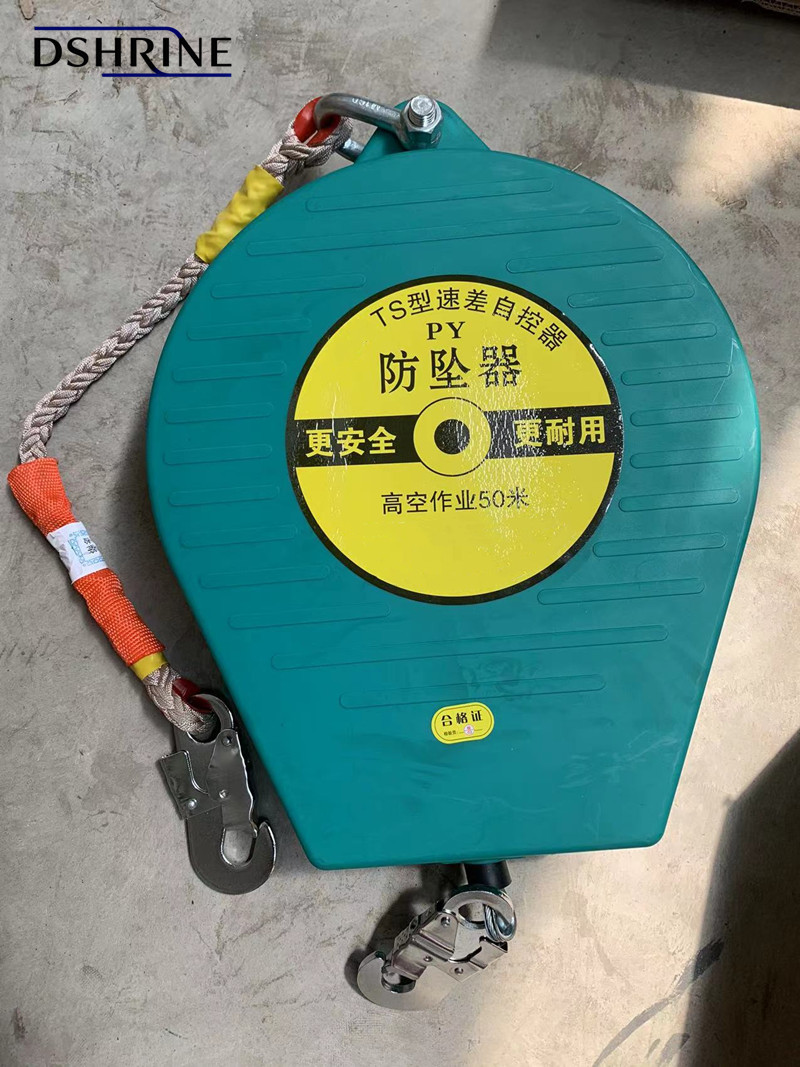

今天介绍一下50米的人体钢丝绳速差防坠器。
一、参数与规格
50米规格的防坠器，其主要技术参数如下：
| 参数项目 | 常见规格/范围 | 备注 |
|---|---|---|
| 有效工作长度 | 50米 | 指钢丝绳能拉出的zui大长度 |
| 钢丝绳直径 | 3.2mm 或 5mm | 不同厂家和承重配置有所区别 |
| 额定承重 | 100kg - 150kg | 常见规格，部分型号可达更高 |
| 外壳材质 | 高强度铝合金 | 轻便且耐腐蚀 |

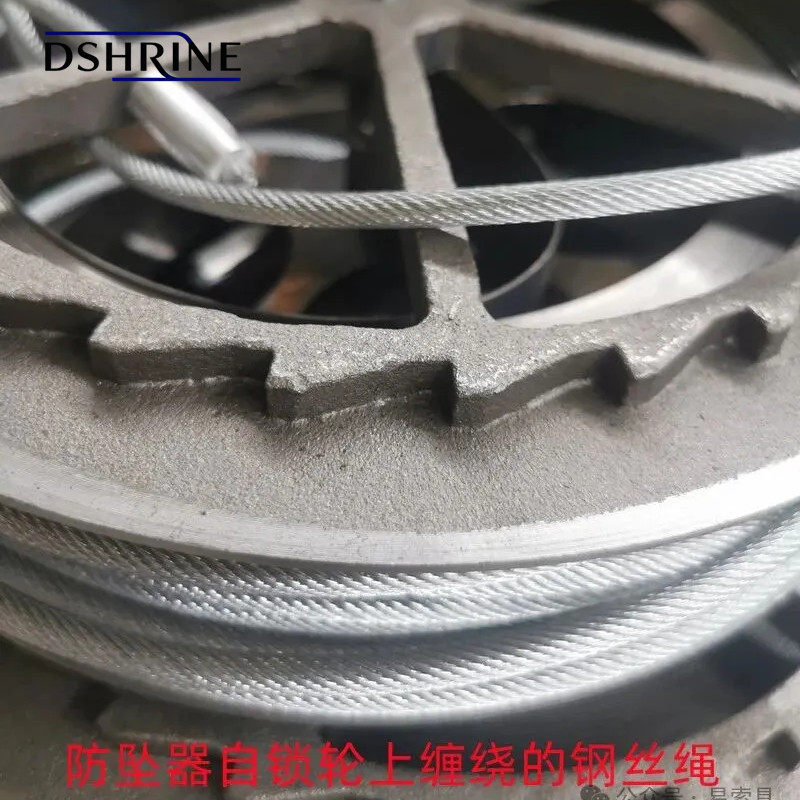

| 钢丝绳材质 | 防旋转镀锌钢丝绳 | 强度高，耐磨性好 |
| 执行标准 | GB 24544-2023 | 国标，购买时可作为质量参考 |
| 锁止距离 | ≤ 0.2米 | 关键安全指标，坠落时制动距离极短 |
二、防坠器工作原理与安全特性
-
自动锁止：利用速度差实现自控，无需外部电力或手动操作。
-
双锁止装置：部分型号采用“双锁止装置”结构，锁止更稳定。
-
自动回收：工作完毕后，钢丝绳可自动回收到器内，方便携带和储存。
三、使用注意事项
为确保安全，使用时需严格遵守以下规范：
-
高挂低用：必须将防坠器悬挂在使用者上方的坚固、钝边结构物上。
-
使用前检查：每次使用前，应对安全绳、外观进行检查，并试锁2-3次，确保功能正常。
-
避免倾斜：进行倾斜作业时，倾斜度原则上不超过30度，以防坠落时摆动撞击周围物体。
-
禁止改装：严禁对防坠器进行拆卸、改装，并应存放在干燥、少尘的地方。
四、人体防坠器选购建议
-
根据需求选择承重：常规人体防护选择承重100-150kg的型号即可满足需求。
-
关注钢丝绳材质：优先选择航空钢丝绳或镀锌钢丝绳，其强度和耐磨性更优。
-
核对产品标准：确认产品符合GB 24544-2023标准。
50米人体钢丝绳速差防坠器是高空作业的关键安全装备，选购和使用时务必关注其核心参数、安全标准及操作规范，以确保防护效果。
以上内容仅供参考！
产品介绍：
额定载重：0.25T-50T
起升高度：2.5米/3米
吊钩材质：合金钢吊钩
链条材质：G80锰钢链条
外壳材质：合金钢罩壳
机械行业标准：JB/T 7334—2016

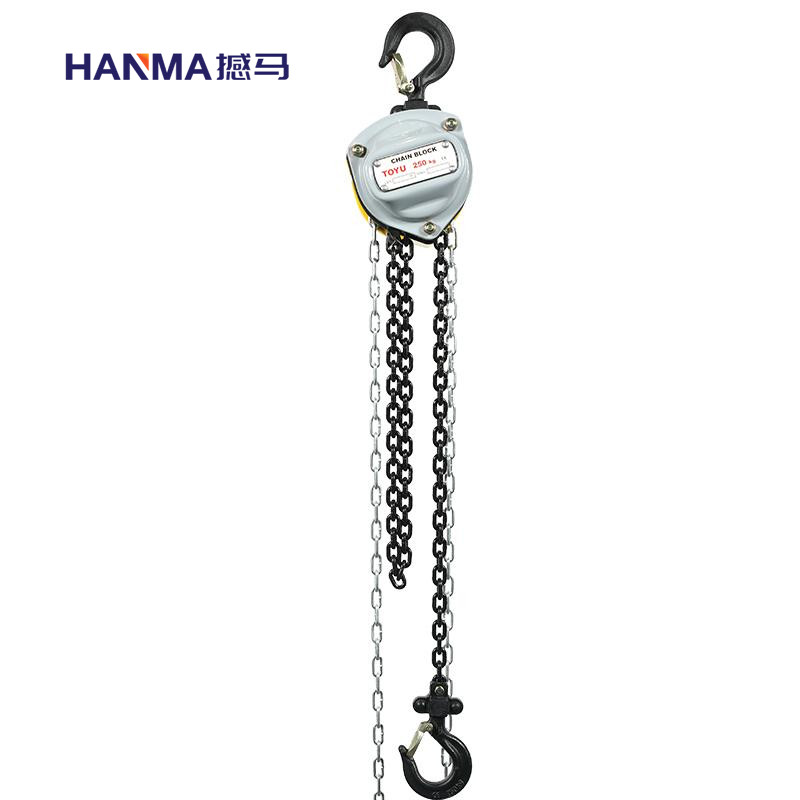

我们公司新产品一D型手拉葫芦，较普通产品具有以下特点：
1.整体机身采用高强度板材拉伸冲压而成，强度高；
2.手拉葫芦整体轻便小巧玲珑，体积小，重量轻便于携带，解决空间狭小不便于作业疑难问题；
3.配置X型大开口吊钩，吊钩高强度合金钢锻打热处理而成，上、下钩架为硅溶胶精密铸造，强度更高；
4.内部齿轮传动件均采用20CrMnTi合金钢和严格的渗碳热处理工艺，相对比传统工艺增加了齿轮的抗耐磨性；
5.手罩壳采用卷边加强筋设计，外观精美，整体机身强度更高，增加手拉链运行顺畅度；
6.采用高强度G80辰力专 利链条。
技术参数：
| 额定载荷Capacity(t) | 0.25 | 0.5 | 1 | 1.5 | 2 | 3 | 3 | 5 | 10 | 20 | 30 | 50 | |
| 标准提升高度STANDARD LIFT(m) | 2.5 | 2.5 | 2.5 | 2.5 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
| 试验载荷Running test load(KN) | 3.1 | 6.3 | 12.5 | 18.8 | 25 | 37.5 | 37.5 | 62.5 | 125 | 250 | 375 | 625 | |
| 额定手拉力Effort required to lift rated load (ND) | 190 | 262 | 265 | 265 | 272 | 320 | 280 | 358 | 370 | 370*2 | 370*2 | 370*2 | |
| 起重链行数Strands of load chain | 1 | 1 | 1 | 1 | 1 | 1 | 2 | 2 | 4 | 8 | 12 | 22 | |
| 起重链直径Strands of load chain(mm) | 4 | 6 | 6 | 7.1 | 8 | 10 | 7.1 | 10 | 10 | 10 | 10 | 10 | |
| 主要尺寸Dimensions(mm) | A | 104 | 126.5 | 143 | 148 | 152 | 181 | 156 | 181 | 181 | 192 | 330 | 410 |
| B | 100 | 136 | 156 | 182 | 198 | 266 | 214 | 266 | 365 | 630 | 670 | 900 | |
| C | 230 | 266 | 324 | 392 | 407 | 636 | 465 | 636 | 798 | 890 | 1000 | 1950 | |
| D | 30 | 36 | 40 | 52 | 52 | 60 | 60 | 68 | 85 | 106 | 106 | 170 | |
| K | 23 | 25.5 | 28 | 38 | 38 | 40 | 42 | 50 | 57 | 84 | 84 | 130 | |
| 净重 Net Weight(Kg) | 4.2 | 9.2 | 11.3 | 15.6 | 19 | 28 | 23.4 | 43.2 | 76.8 | 160 | 230 | 1050 | |
|
起升高度每增1m增加重量(Kg) Extra weight per metre of extra lift |
1 | 1.7 | 1.7 | 2 | 2.3 | 3.1 | 3.1 | 5.3 | 9.8 | 19.6 | 28.3 | 50 | |
| 包装尺寸 Package size | 17*15*14 | 20*16*19 | 23*18*20 | 29*22*22 | 29*22*22 | 40*25*24 | 33*25*21 | 42*28*24 | 54*49*30 | 80*72*34 | 88*78*40 | 160*130*90 | |

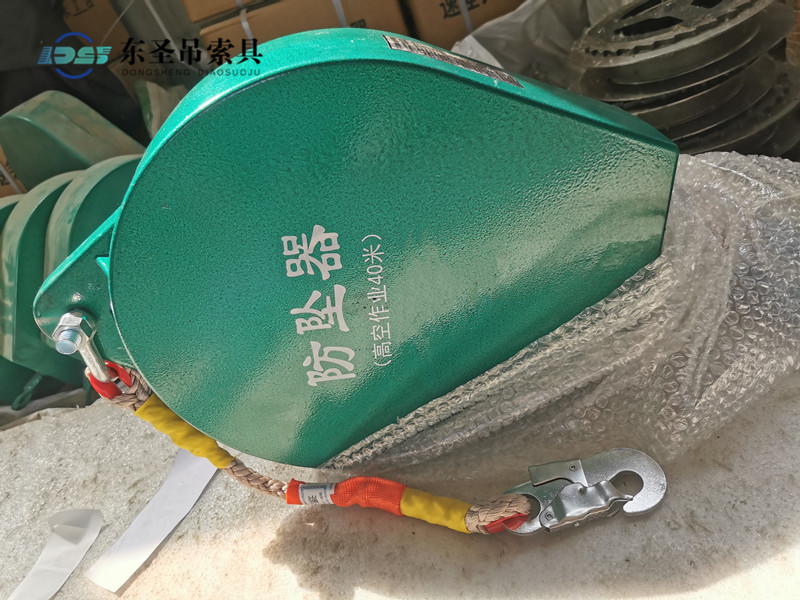

用户咨询防坠器，问塔吊月检使用的是哪种防坠器？
塔吊月度检查时，高处作业人员应使用钢丝绳人体速差式防坠器（也称为速差自控器或坠落制动器）。
人体钢丝绳速差防坠器通过内部的机械结构实现锁止，响应时间极快（通常≤0.2秒）。它能随人员移动自由伸缩，一旦发生坠落，会立刻锁止，非常适合塔吊这种需要频繁攀爬和移动的作业场景。
一、如何选择适合的型号
在具体选型时，可以重点关注以下几点，其中工作长度是首要考量的参数：
-
工作长度要匹配塔吊高度：这是zui基本的条件。防坠器的工作长度必须大于塔吊的作业高度。例如，50米高的塔吊，就需要选用工作长度大于50米的型号。市面上常见的规格有5米、10米、20米、30米、50米等。
-
额定荷载要足够：防坠器的额定荷载需能承受使用者体重及随身工具的总重量。根据国标，通常要求不低于100kg，建议选择有更高安全冗余的产品。
-
产品必须合规：产品必须符合标准 《坠落防护 速差自控器》GB 24544 -2023的要求。
-
考虑耐用性：塔吊环境多在室外，建议选择钢丝绳，金属部件防锈耐腐蚀的型号（如：外壳选用铝合金材质）。
二、关键使用与检查要求
除了选型，正确的使用和维护同样重要：
-
正确安装：必须遵循 “高挂低用” 原则，将防坠器上端牢固地固定在攀爬通道正上方的塔吊结构上。
-
正确连接：下端的安全钩必须连接到全身式安全带的背部D形环上。
-
日常检查：检查时，除外观检查外，须进行功能测试：
>自锁性能测试：模拟不同速度猛拉安全绳，确保其能在短距离内（通常≤0.2米）可靠锁止。
>回收检查：检查安全绳能否自动、顺畅地完全回收。
-
定期专业检测：防坠器需接受定期的专业检测。
总的来说，塔吊作业需选用人体钢丝绳速差防坠器，根据塔吊高度匹配合适的工作长度，并确保产品符合GB 24544标准。
产品介绍：
额定载重：0.5T-50T
起升高度：2.5米/3米
吊钩材质：合金钢吊钩
链条材质：G80锰钢链条
外壳材质：合金钢罩壳
机械行业标准：JB/T 7334—2016
产品特点：
G型手拉葫芦外形美观，采用整体轴承，优化传动比手拉力更轻，可做倒挂手拉葫芦，适用舞台服务，又称为舞台手拉葫芦。G型手拉葫芦机体为方形，整体强度更高；特殊场合可选配360°手链轮罩壳，可改做倒挂手拉葫芦。
1.内部齿轮传动件均采用20CrMnTi合金钢和严格的渗碳热处理工艺，相对比传统工艺增加了齿轮的抗耐磨性；
2.配置长轴止退垫圈限位装置，预防葫芦链条下降到底部时，链轮和螺母锁死，而导致的安 全问题；
3.冲压式导链板，使链条导向更顺畅，防护效果好，四根支撑杆设计，运转过程中机身更加稳定；
4.采用高强度G80辰力专 利链条；
5.手罩壳采用卷边加强筋设计，外观精美，整体机身强度更高，增加手拉链运行顺畅度。
产品用途：
广泛应用于矿厂企业、建筑施工、吊装运输、工厂车间、港口、码头、化工等用作安装机器、起吊货物，尤其对于露天和无电源作业，更显示出其特性。
注意事项：
1.禁止用两台及以上葫芦同时吊一重物；
2.链条扭结时严禁使用；
3.起吊重物时，起吊物下严禁有人或伸手足，等重物放稳放实后方可动手工作；
4.起吊前检查上下吊钩是否挂牢，起重链条应垂直悬挂，不得有错扭的链环，双行链的下吊钩架不得翻转。
维修保养：
1.维护和检修应由懂机器的人员进行，用煤油清洗葫芦机件，在齿轮和轴承部分，加黄油润滑，禁止不懂本机性能原理者随意拆装；
2.葫芦经过清洗维修，应进行空载试验，确认工作正常，制动可靠时，才能交付使用；
3.制动器的摩擦表面须保持干净，制动器部分应经常检查，禁止制动失灵，发生重物自坠现象。
技术参数：
| 额定载荷Capacity(t) | 0.5 | 1 | 1.5 | 2 | 3单链 | 3 | 5 | 10 | 20 | 30 | 50 | |
| 标准提升高度STANDARD LIFT(m) | 2.5 | 2.5 | 2.5 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
| 试验载荷Running test load(KN) | 6.3 | 12.5 | 20 | 25 | 40 | 40 | 62.5 | 125 | 250 | 375 | 625 | |
| 额定手拉力Effort required to lift rated load (ND) | 210 | 260 | 265 | 272 | 320 | 280 | 358 | 370 | 370*2 | 370*2 | 370*2 | |
| 起重链行数Strands of load chain | 1 | 1 | 1 | 1 | 1 | 2 | 2 | 4 | 8 | 12 | 22 | |
| 起重链直径Strands of load chain(mm) | 6 | 6 | 7.1 | 8 | 10 | 7.1 | 10 | 10 | 10 | 10 | 10 | |
| 主要尺寸Dimensions(mm) | A | 135 | 135.5 | 163 | 172 | 181 | 163 | 182 | 182 | 192 | 330 | 410 |
| B | 130 | 161 | 182 | 218 | 266 | 220 | 270 | 365 | 630 | 670 | 900 | |
| C | 266 | 368 | 392 | 407 | 621 | 465 | 636 | 798 | 890 | 1000 | 1950 | |
| D | 36 | 40 | 52 | 52 | 60 | 60 | 68 | 85 | 106 | 106 | 170 | |
| K | 25.5 | 28 | 38 | 38 | 42 | 42 | 50 | 57 | 84 | 84 | 130 | |
| 净重 Net Weight(Kg) | 7 | 12 | 17 | 18 | 36 | 21 | 42 | 72.6 | 162 | 228 | 1085 | |
|
起升高度每增1m增加重量(Kg) Extra weight per metre of extra lift |
1.5 | 1.8 | 2.1 | 2.3 | 3 | 3.1 | 4.6 | 9.8 | 19.6 | 28.3 | 50 | |
| 包装尺寸 Package size | 20*16*19 | 23*18*20 | 27*22*22 | 29*22*22 | 40*24*21 | 33*24*22 | 42*28*24 | 54*49*30 | 78*72*34 | 88*78*42 | 160*130*75 | |
文章来源于：辰力集团 如侵权请联系删除->点击查看联系方式
正确与错误的使用方式对比
| 使用方式 | 是否允许 | 风险说明 |
|---|---|---|
| 高挂低用 (垂直) | ✅ 必须 | 人体防坠器应悬挂在使用者上方的坚固锚点上。这是确保其正常工作的正确方式。 |
| 横着放 (水平) | ❌ 严禁 | 内部锁止机构可能因角度问题无法启动，坠落时完全失效。 |
| 倾斜使用 | ⚠️ 限制 | 原则上倾斜角度不应超过30度。倾斜角度越大，绳索伸出越长，锁止反应越慢，风险越高。 |
| 低挂高用 | ❌ 严禁 | 锚点低于使用者，坠落时冲击力更大，且绳索易晃动，同样非常危险。 |
为了生命安全，请务必坚持“高挂低用”的垂直使用原则。除非你的防坠器有明确的书面说明和认证支持其水平使用，否则严禁横放。
以上内容仅供参考，欢迎指正！

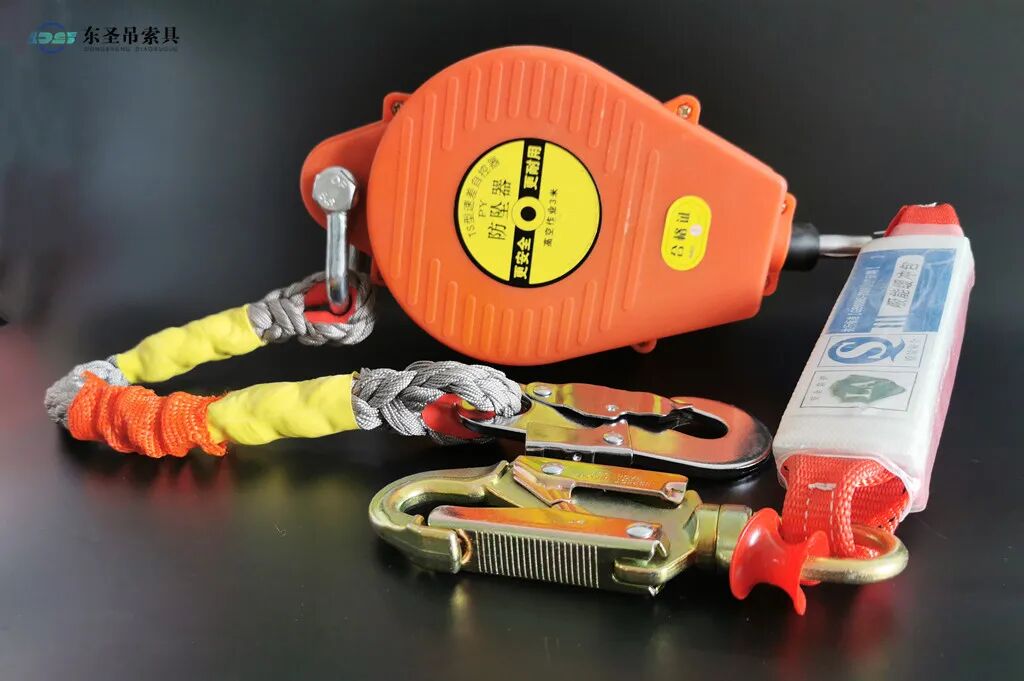

人体钢丝绳速差防坠器的使用，核心在于严格遵守“高挂低用”原则及全面的使用前检查。以下是基于行业标准整理的关键规范。
一、核心原则：高挂低用
-
必须高挂低用：防坠器必须悬挂在使用者上方的坚固结构物上。这是确保坠落时能有效制动、缩短坠落距离的核心。
-
悬挂点要求：悬挂点必须坚固且边缘钝化，防止锐边磨损或切断安全绳。若高处无合适挂点，应使用防坠器悬挂杆来满足高挂要求。
二、防坠器使用前检查（每次必做）
使用前必须进行外观检查和功能测试，任何异常都应立即停止使用。
-
外观检查：检查外壳、安全钩、连接件等是否齐全、有无破损、裂纹、严重变形或锈蚀。
-
自锁功能测试（试锁）：进行2-3次试锁：
-
正常拉出：以正常速度拉出安全绳，应听到清晰的“嗒”、“嗒”声。
-
猛拉测试：用力猛拉安全绳，应能立即锁止。
-
自动回收：松手后，安全绳应能自动、顺畅地回收到器内。若未完全回收，可稍拉出一些再试。
三、正确使用方法
-
正确连接：将防坠器上端的挂钩连接到上方悬挂点，下端的安全绳通过挂钩连接到全身式安全带的背部D形环上。
-
控制作业角度：进行倾斜作业时，原则上倾斜角度不应超过30度。若超过，需评估坠落时是否会撞击周围物体。
-
一人一器：每个防坠器每次仅供一人使用。
-
转移保护：在高处转移作业点时，必须先挂好新的防坠器，再解开旧的，严禁同时失去保护。
-
选择合适长度：根据作业活动范围，选用长度合适的防坠器，确保其有效工作半径能覆盖作业区域。
四、注意事项与禁忌
-
严禁事项：严禁安全绳扭结使用；严禁私自拆卸、改装防坠器；严禁超载使用。
-
日常维护：防坠器关键部件已做处理，无需添加润滑剂。应存放在干燥、少尘的地方。
-
异常处理：人体防坠器发生摔打、磕碰后，必须进行自锁测试。若外壳严重变形或测试异常，应报废处理或联系厂家检修。
相关标准参考

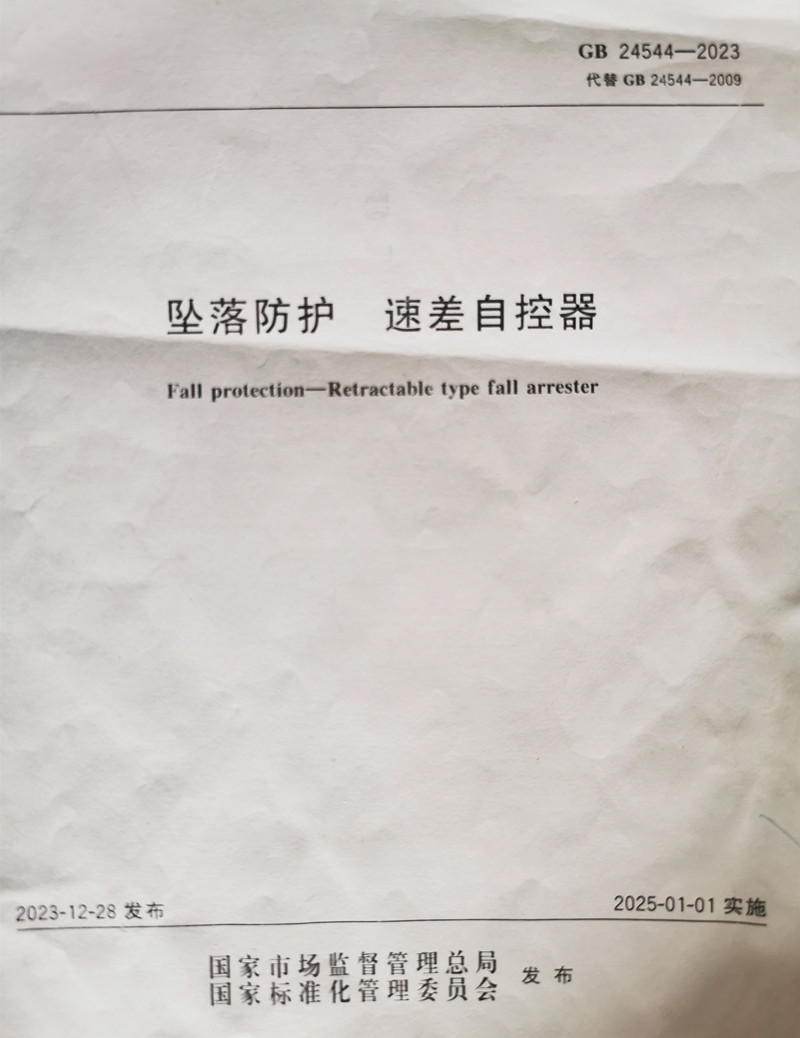

该设备需符合标准 GB 24544—2023《坠落防护 速差自控器》 的要求。
以上内容仅供参考，欢迎指正！
