G80级起重链条是目前使用非常广泛的一款起重链条,以下是我整理的一些比较常见的 G80 链条的基准数据,可作为选型起点(单肢垂直吊装)。
80级起重链条链条直径、标准 WLL (单肢垂直)、参考最小破断载荷参数数据表:
|
规格 Size dxp(mm) |
极限工作载荷 Working Load Limit (T) |
最小破断负荷 Breaking Load min.(kN) |
|
$6x18 |
1.1 |
45.2 |
|
$7.1x21 |
1.6 |
63.3 |
| $8x24 | 2 |
80.4 |
|
$9x27 |
2.5 |
102 |
|
$10x30 |
3.2 |
126 |
|
$11x33 |
3.8 |
152 |
|
$12x36 |
4.6 |
181 |
|
$13x39 |
5.3 |
212 |
|
$14x42 |
6 |
246 |
|
$16x48 |
8 |
322 |
|
$18x54 |
10 |
407 |
|
$19x57 |
11.6 |
453 |
|
$20x60 |
12.5 |
503 |
|
$22x66 |
15 | 608 |
|
$24x72 |
18.4 |
723 |
|
$26x78 |
21.2 |
849 |
|
$26x92 |
21.2 |
849 |
|
$28x84 |
25 |
985 |
|
$28x106 |
25 |
985 |
|
$30x108 |
28.8 |
1130 |
|
$32x96 |
31.5 |
1290 |
|
$32x116 |
31.5 |
1290 |
|
$36x108 |
41.5 |
1628 |
在实际使用中多肢吊具必须做“角度折算”。如果你使用的是双腿、三腿或四腿索具,WLL 会随着吊腿与垂直方向的夹 角(β角)增大而急剧下降。例如,双腿索具的 WLL 计算公式为:2 × 单肢 WLL × cos β。当夹角达到 45°-60° 时,载荷系数会显著降低,超过 60° 通常是禁止的。务必根据实际吊装角度和重心分布,用受力最大的那一肢来反推链条规格,不能简单平分总重量。

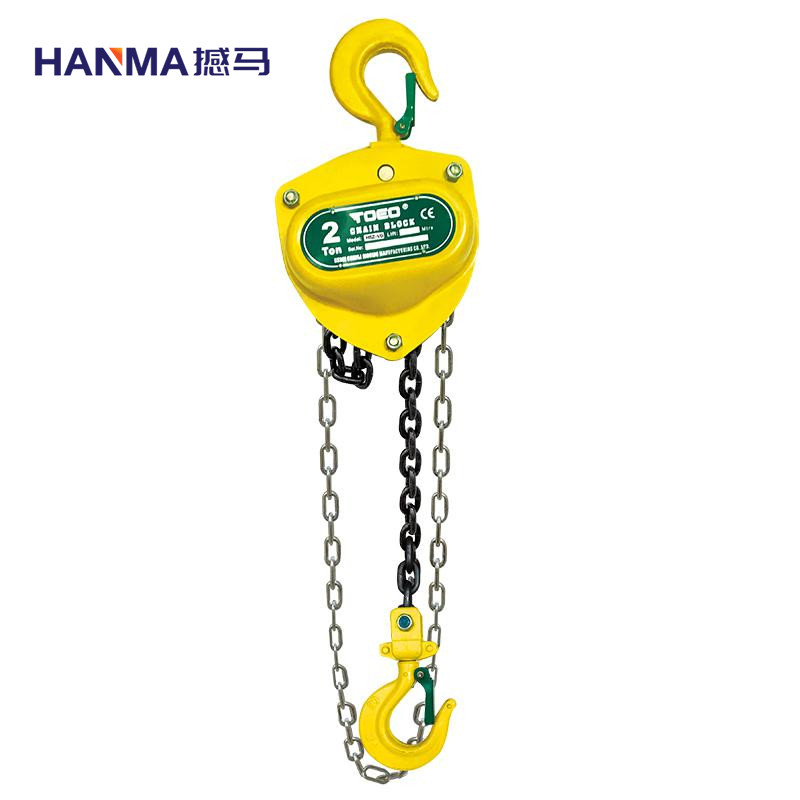

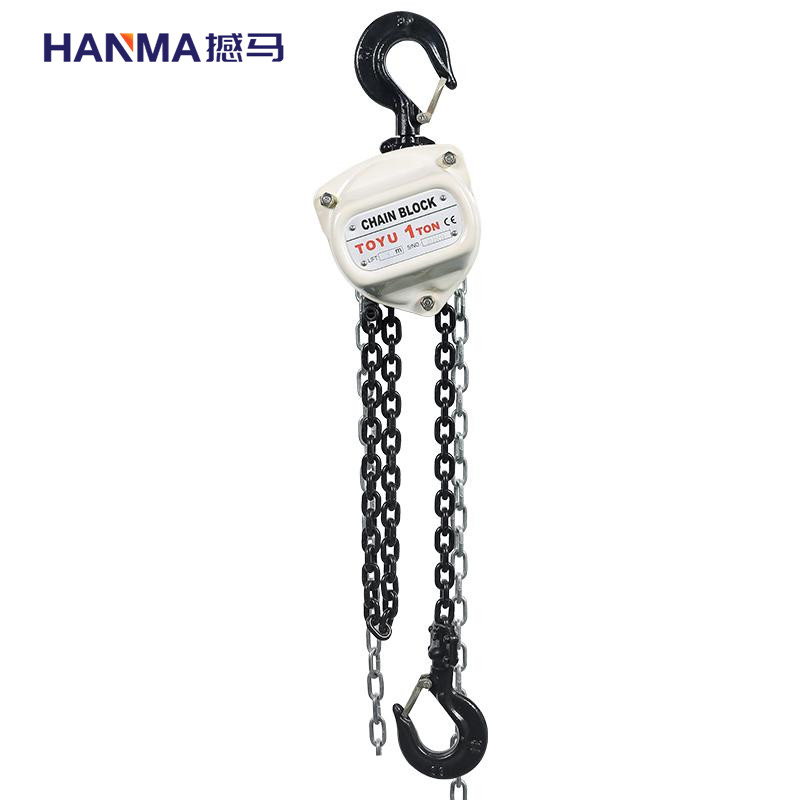

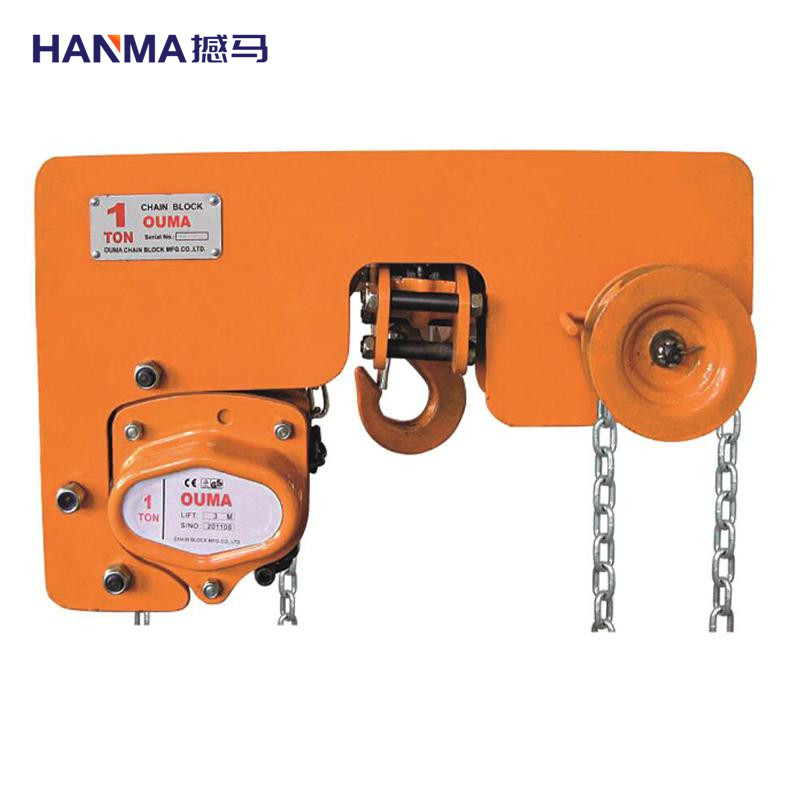

产品介绍:
额定载重:0.5T-100T
起升高度:2.5米/3米
吊钩材质:合金钢吊钩
链条材质:G80锰钢链条
外壳材质:合金钢罩壳
机械行业标准:JB/T 7334—2016
产品特点:

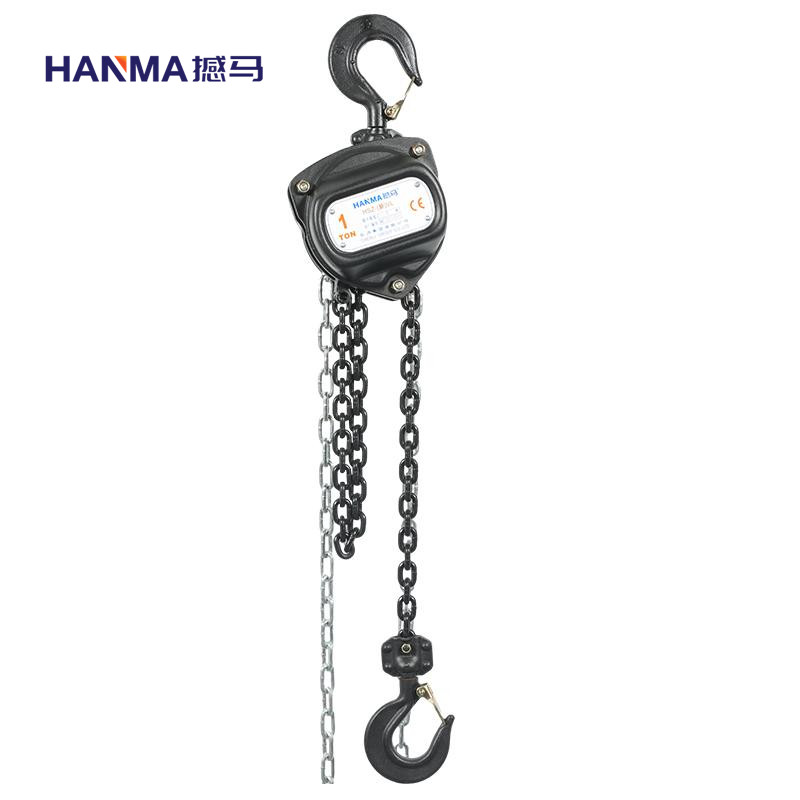

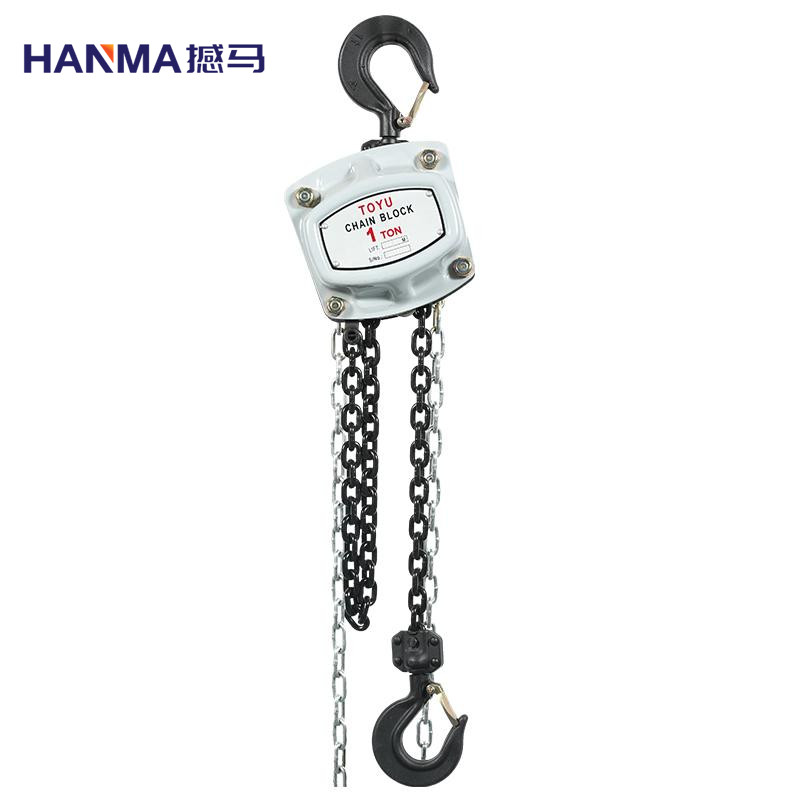

V型手拉葫芦是三角形手拉葫芦(上钩架外挂),特点是轻巧,强度高,外观精美,采用一体铸造工艺,锰钢材质,硬度大承重力强。
1.左右墙板装有整体轴承,升降链轮以整体轴承形式配合,操作灵活,手拉更轻;
2.内部齿轮传动件均采用20CrMnTi合金钢和严格的渗碳热处理工艺;
3.配有2个整体式导向轮,导向链条平滑,稳定性好,强度高;
4.使用高强度T8欧洲标准吊链。
产品用途:
V型手拉葫芦轻松适用于建筑、仓库、工厂车间、船舶制造、桥梁建设等多种领域,满足多种行业需求。
注意事项:
1.在使用前须确认机件完好无损,传动部分及起重链条润滑良好,空转情况正常;
2.重物的升、降不得超过上、下行程的ji限;
3.不可斜拉重物和横向使用;
4.严禁2T、3T、5T、带双行起重链条产品的下钩架在两行链条中翻转。
维修保养:
1.在手拉葫芦易腐蚀组件表面涂上防锈油脂,频繁转动组件表面涂上润滑油,静置一段时间,直到油脂被吸收;
2.将手拉葫芦装在木箱内,置于阴凉、干燥处进行封存;
3.维护和检修应由懂机器的人员进行,用煤油清洗葫芦机件,在齿轮和轴承部分,加黄油润滑禁止不懂本机性能原理者随意拆装。
技术参数:
| 额定载荷Capacity(t) | 0.5 | 1 | 1.5 | 2 | 3 | 3单链 | 5 | 7.5 | 10 | 12 | 15 | 20 | 30 | 50 | 75 | 100 | |
| 标准提升高度STANDARD LIFT(m) | 2.5 | 2.5 | 2.5 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
| 试验载荷Running test load(KN) | 6.3 | 12.5 | 18.8 | 25 | 37.5 | 37.5 | 62.5 | 94 | 125 | 150 | 187.5 | 250 | 375 | 625 | 937 | 1250 | |
| 额定手拉力Effort required to lift rated load (ND) | 231 | 309 | 320 | 320 | 360 | 414 | 414 | 420 | 420 | 420 | 430 | 420*2 | 450*2 | 450*2 | 450*2 | 450*2 | |
| 起重链行数Strands of load chain | 1 | 1 | 1 | 1 | 2 | 1 | 2 | 3 | 4 | 4 | 6 | 8 | 12 | 22 | 30 | 38 | |
| 起重链直径Strands of load chain(mm) | 6 | 6 | 7.1 | 8 | 7.1/8 | 10 | 9/10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | |
| 主要尺寸Dimensions(mm) | A | 115 | 143 | 148 | 152 | 148 | 181 | 181 | 181 | 181 | 181 | 181 | 192 | 330 | 410 | 570 | 675 |
| B | 136 | 156 | 182 | 198 | 182 | 266 | 266 | 365 | 365 | 365 | 485 | 630 | 670 | 900 | 900 | 900 | |
| C | 270 | 317 | 399 | 414 | 465 | 636 | 636 | 798 | 798 | 798 | 920 | 890 | 1000 | 1950 | 2100 | 2300 | |
| D | 25 | 27 | 34 | 36 | 38 | 48 | 48 | 57 | 57 | 57 | 84 | 84 | 84 | 130 | 160 | 180 | |
| 净重 Net Weight(Kg) | 7 | 10.5 | 17 | 18 | 21/22 | 32 | 38/40 | 52 | 70 | 80 | 125 | 162 | 228 | 1085 | 1600 | 1800 | |
|
起升高度每增1m增加重量(Kg) Extra weight per metre of extra lift |
1.5 | 1.8 | 2.1/2.3 | 2.3 | 3.1/3.8 | 3.2 | 4.6/5.4 | 7.3 | 9.8 | 9.8 | 14.2 | 19.6 | 28.3 | 50 | 68 | 87 | |
| 包装尺寸 Package size | 20*16*19 | 23*18*20 | 27*22*22 | 27*22*22 | 31*23*21 | 40*25*24 | 42*28*24 | 50*45*28 | 54*49*28 | 54*49*28 | 78*57*32 | 78*72*34 | 88*78*42 | 160*130*75 | 160*130*90 | 180*150*90 | |
文章来源于:辰力集团 如侵权请联系删除->点击查看联系方式

产品介绍:
★钢丝绳手扳牵引机又称为钢丝绳手扳葫芦。
★结构合理,具有较强的破断拉力和耐磨性。
★机体采用铝合金外壳,使用寿命长,整机重量轻,便于携带 ,便于操作。
★具有起重、牵引、张紧三大功能。
★适用于通讯架设、管道铺设、电力安装、坑道和深井作业、油田、铁路的牵引等,应用面比较广泛。
技术参数:
| Model | CP-800 | CP-1600 | CP-3200 | CP-5400 | |
| Rated capacity (KG) | 800 | 1600 | 3200 | 5400 | |
| Rated forward handpower (N) | 341 | 400 | 438 | 550 | |
| Rated forward travel (mm) (Swing it front and backward) | ≥52 | ≥55 | ≥28 | ≥25 | |
| Rope diameter (MM) | 8.3 | 11 | 16 | 20 | |
| wire rope safety factor load capacity | 5 | 5 | 5 | 5 | |
| Safety factor & static load capacity | 4 | 4 | 4 | 4 | |
| travelling load (KG) | 1200 | 2400 | 4000 | 8100 | |
| Net weight (KG) | 6.4 | 12 | 23 | 58 | |
| Overall Size | A | 426 | 545 | 660 | 930 |
| B | 238 | 284 | 325 | 390 | |
| C | 64 | 97 | 116 | 150 | |
| L1 (CM) | 692 | 692 | 692 | ||
| L2 (CM) | 1200 | 1200 | 1200 | ||
| L3 (CM) | 800 | ||||
文章来源于:辰力集团 如侵权请联系删除->点击查看联系方式

产品介绍:
★te殊材料,一体齿轮,耐磨性好。
★压铸整体滑轮,使用寿命长。
★吊钩带有an全锁扣,不易脱落。
技术参数:
| Model | SAFE LOAD | LEVEL | zuida.L | MIN.L | WIRE ROPE |
| R500 | 0.5Ton | 300mm | 1370mm | 360mm | ∅5×1200mm |
| R1000 | 1Ton | 330mm | 1230mm | 410mm | ∅5×2200mm |
| R1500 | 1.5Ton | 430mm | 1250mm | 450mm | ∅6×2200mm |
| R2000 | 2Ton | 430mm | 1870mm | 480mm | ∅6×3200mm |
| R3500 | 1.5Ton | 430mm | 1870mm | 480mm | ∅5×3200mm |
文章来源于:辰力集团 如侵权请联系删除->点击查看联系方式

产品介绍:
★体积小,自重轻,使用寿命长。
★加厚虎钳使绳索顺利滑动并不易破坏绳索。
★普遍用于电力、电梯、农用、通信等领域。
技术参数:
| Model | SAFE LOAD | MIN CALBE.DIA | zuida CALBE.DIA |
| WG500 | 0.5Ton | 1mm | 10mm |
| WG1000 | 1Ton | 2.6mm | 15mm |
| WG2000 | 2Ton | 4mm | 20mm |
| WG3000 | 3Ton | 1.6mm | 32mm |
| WG4000 | 4Ton | 1.8mm | 35mm |
文章来源于:辰力集团 如侵权请联系删除->点击查看联系方式

产品介绍:
★吊钩采用合金材质制作而成,使用寿命长。
★手柄按人体工程学设计,不易打滑,适合长时间操作。
★齿轮等部件经过特殊热处理,韧性好,强度高。
★普遍用于电力、电信部门及牵引电线等各类缆线,各类企业事业单位牵引作业,农业、建筑行业紧线汽车运输时固定大型设备和货物等。
技术参数:
| Model | Hoisting Capacity | Working Capacity | Breaking Force | Gear、Line、Hook | Steel Cable Size |
| CL10-112 | 500kg | 1000kg | 2000kg | Single Gear、Single Line Double Hooks | 2.2m*∅4.88mm |
| CL10-122 | 500kg | 1000kg | 2000kg | Single Gear、Double Lines Double Hooks | 2.2m*∅4.8mm |
| CL10-212 | 500kg | 1000kg | 2000kg | Double Gears、Single Line Double Hooks | 2.2m*∅4.8mm |
| CL10-222 | 500kg | 1000kg | 2000kg | Double Gears、Double Lines Double Hooks | 2.2m*∅4.8mm |
| CL20-222 | 1000kg | 2000kg | 3000kg | Double Gears、 Double Lines Double Hooks | 2.2m*∅5mm |
| CL30-223 | 1500kg | 3000kg | 4000kg | Double Gears、Double Lines Three Hooks | 3.05m*∅5.5mm |
| CL40-223 | 2000kg | 4000kg | 5000kg | Double Gears、Double Lines Three Hooks | 3.05m*∅6mm |
文章来源于:辰力集团 如侵权请联系删除->点击查看联系方式

产品介绍:
★齿轮经过高温淬火处理,咬合紧密。
★采用防脱吊钩,不易脱钩,不易断裂,带有防脱舌片。
★手动绞盘是一种适用于诸多场所的起重工具,手动绞盘可在雪地、沼泽、沙漠、海滩、泥泞、山路等恶劣环境中进行车辆自救。
★并可能在其它条件下,进行清障、拖拉物品、手动绞盘安装设施等作业,是石油、林业、交通、消防及其它野外运动常带的装置。
技术参数:
| Model | Working Capacity (KG) | Breaking Force (KG) | Wire Rope Dia & Length (mm/m) | Gear Ratio | Way/Speed |
| JC600-Z | 250 | 375 | 50×7 | 3.2:1 | Single Way/Single Speed |
| JC100-Z | 350 | 525 | 50×7 | 3.2:1 | Single Way/Single Speed |
| JC1000-Z | 450 | 675 | 50×10 | 4.1:1 | Double Way/Single Speed |
| JC1200-Z | 550 | 825 | 50×10 | 4.1:1 | Double Way/Single Speed |
| JC1400-Z | 600 | 900 | 50×10 | 4:1 | Double Way/Single Speed |
| JC1600-Z | 700 | 1050 | 50×10 | 4:1 | Double Way/Single Speed |
| JC1800-Z | 800 | 1200 | 50×10 | 4:1/8:1 | Double Way/Double Speed |
| JC2000-Z | 900 | 1350 | 50×10 | 4:1/8:1 | Double Way/Double Speed |
| JC2500-Z | 1100 | 1650 | 50×10 | 4:1/8:1 | Double Way/Double Speed |
文章来源于:辰力集团 如侵权请联系删除->点击查看联系方式

产品介绍:
★实心钢丝绳,韧性好,强度高。
★高温淬火齿轮,使用寿命长。
★吊钩带有an全锁,使物品不易脱落。
技术参数:
| Model 型号 | Working Capacity(KG) | Breaking Force(KG) | Wire Rope Dia & Length (mm/m) | Gear Ratio | Way/Speed 方向/速度 |
| JC600-S | 250 | 375 | ∮4.3×7 | 3.2:1 | Single Way/Single Speed |
| JS800-S | 350 | 525 | ∮4.3×7 | 3.2:1 | Single Way/Single Speed |
| JC1000-S | 450 | 675 | ∮4.5×10 | 4.1:1 | Double Way/Single Speed |
| JC1200-S | 550 | 825 | ∮4.8×10 | 4.1:1 | Double Way/Single Speed |
| JC1400-S | 600 | 900 | ∮4.8×10 | 4:1 | Double Way/Single Speed |
| JC1600-S | 700 | 1050 | ∮5×10 | 4:1 | Double Way/Single Speed |
| JC1800-S | 800 | 1200 | ∮5×10 | 4:1/8:1 | Double Way/Double Speed |
| JC2000-S | 900 | 1350 | ∮5×10 | 4:1/8:1 | Double Way/Double Speed |
| JC2500-S | 1100 | 1650 | ∮5×10 | 4:1/8:1 | Double Way/Double Speed |
文章来源于:辰力集团 如侵权请联系删除->点击查看联系方式

产品介绍:
★操作简单,省时省力。
★一体式铸造,韧性好。
★自重小,携带方便。
★加厚底座,稳定性好。
技术参数:
| Model | 1200LBS | 1800LBS | 2600LBS | |
| Safe Working Load LBS | 1200 | 1800 | 2600 | |
| Tset load KN | 8 | 12.13 | 17.64 | |
| Gear Ratio | 4.2:1 | 5:1 | 10:1 | |
| Dimensions (MM) | A | 156 | 203 | 216 |
| B | 184 | 256 | 293 | |
| C | 88 | 107 | 127 | |
| D | 210 | 319 | 319 | |
| E | 27 | 27 | 27 | |
| F | 272 | 283 | 305 | |
| G | 51 | 60 | 63 | |
| H | 109 | 109 | 109 | |
| Net Weight (KG) | 3.7 | 7.7 | 10.1 | |
| Volume (CM) | 16×16×22 | 35×20×23 | 35×24×24 | |
文章来源于:辰力集团 如侵权请联系删除->点击查看联系方式

产品介绍:
★高温淬火齿轮,使用寿命长。
★橡胶防滑手柄,防滑耐磨性好。
★普遍用于工业起重,农用机械,拖车配套,游艇配套等领域。
技术参数:
| Model 型号 | Working Capacity(KG) | Breaking Force(KG) | Wire Rope Dia & Length (mm/m) | Gear Ratio | Way/Speed 方向/速度 |
| JC600 | 250 | 375 | 3.2:1 | Single Way/Single Speed | |
| JC800 | 350 | 525 | 3.2:1 | Single Way/Single Speed | |
| JC1000 | 450 | 675 | 4.1:1 | Double Way/Single Speed | |
| JC1200 | 550 | 825 | 4.1:1 | Double Way/Single Speed | |
| JC1400 | 600 | 900 | 4:1 | Double Way/Single Speed | |
| JC1600 | 700 | 1050 | 4:1 | Double Way/Single Speed | |
| JC1800 | 800 | 1200 | 4:1/8:1 | Double Way/Double Speed | |
| JC2000 | 900 | 1350 | 4:1/8:1 | Double Way/Double Speed | |
| JC2500 | 1100 | 1650 | 4:1/8:1 | Double Way/Double Speed |
文章来源于:辰力集团 如侵权请联系删除->点击查看联系方式
